Azionamento del portone di velocità
>

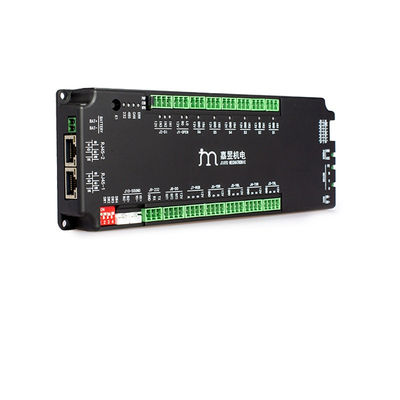

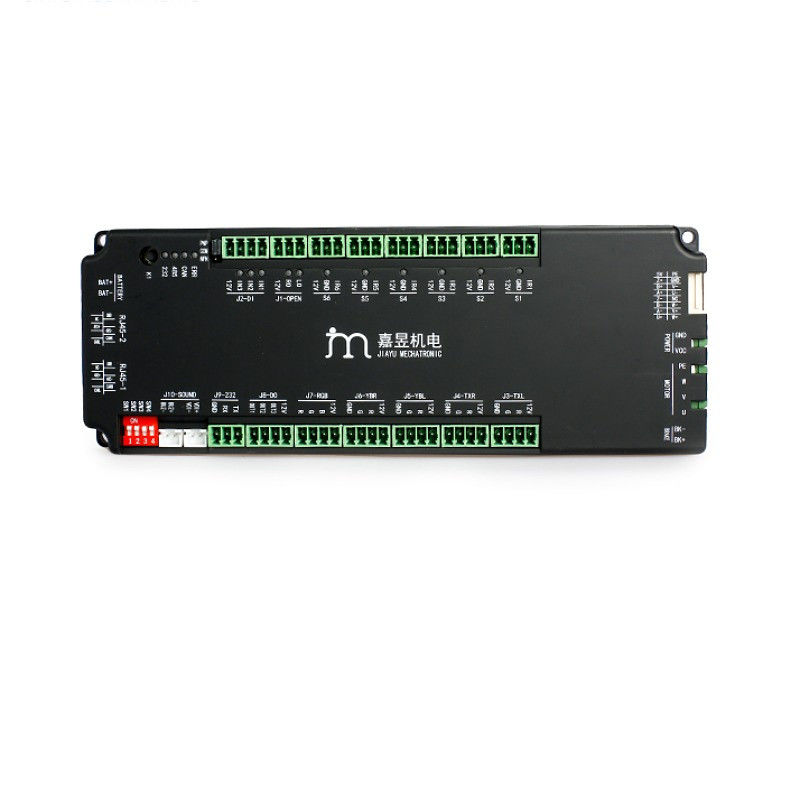

Scheda di controllo integrata delle funzioni di driver e controller per tornello a battente

Scheda di controllo integrata delle funzioni di driver e controller per tornello a battente

Marchio: CSJY
Numero di modello: JMC4805
MOQ: 2
Prezzo: Negotiate
Dettagli dell' imballaggio: Cartone
Condizioni di pagamento: T/T
Informazione dettagliata
Luogo di origine:
Cina
Certificazione:
CE
Tensione in ingresso:
DC 24
Ingressi di feedback:
encoder incrementale
Porte di comunicazione:
RS232, RS485 (Modbus RTU), bus CAN opzionale
Metodo di rilevamento degli ostacoli:
Monitoraggio della corrente del motore + rilevamento dello stallo dell'encoder
Funzionalità di protezione:
Sovracorrente, sovratensione, sottotensione, cortocircuito
Corrente nominale/di picco:
5A / 15A
Input a infrarossi:
6 interfacce indipendenti, compatibili con PNP e NPN
Uscita dedicata:
Uscita frizione unidirezionale
Spegnere e aprire l'interruttore:
Batteria esterna da 12V 1,3AH
Temperatura ambiente operativa:
-20℃ ~ 55℃
Capacità di alimentazione:
5000
Evidenziare:

Scheda di controllo per tornello a battente

,

Controller di azionamento per tornello a battente

,

Scheda di controllo integrata con driver

Descrizione di prodotto

Scheda di controllo integrata per funzioni di driver e controller per tornelli a battente


Descrizione del prodotto
Progettata come unità di intelligenza centrale per tornelli a battente automatici, questa scheda di controllo integrata per funzioni di driver e controller combina elettronica di pilotaggio del motore, controllo logico e interfaccia I/O in un'unica PCB compatta. Elimina la necessità di moduli di pilotaggio e controllo separati, semplificando l'installazione, riducendo la complessità del cablaggio e migliorando l'affidabilità complessiva del sistema per applicazioni di controllo accessi.


La scheda integra un potente microcontrollore (MCU) con logica pre-programmata per tornelli, supportando varie modalità operative (bidirezionale, unidirezionale, passaggio libero, bloccato). Dispone di più porte di ingresso/uscita per il collegamento a sistemi di controllo accessi esterni (lettori di schede, scanner biometrici, pulsanti), spie luminose e sensori di sicurezza. Circuiti di protezione integrati (sovracorrente, sovratensione, cortocircuito, spegnimento termico) garantiscono un funzionamento sicuro in ambienti ad alto traffico.


Specifiche tecniche

Tensione di ingresso

24–48 VDC

Corrente nominale/di picco

5A / 15A

Adatta il motore

Servomotore a bassa tensione

Interfaccia di comunicazione

RS232 / RS485 / CAN

Ingresso infrarossi

6 interfacce indipendenti, compatibili con PNP e NPN

Passaggio forzato violento

Modulo freno integrato

Feedback encoder

Incrementale

Segnali di ingresso e uscita

2 aperture porta + 3 ingressi/uscite di espansione



Applicazioni tipiche

  • Tornelli a battente (controllo accessi pedonale, tornelli ottici)

  • Corsie preferenziali con ante in vetro o metallo

  • Cancelli automatici di ingresso/uscita per uffici, stazioni della metropolitana, aeroporti, stadi

  • Piedistalli di sicurezza anti-coda

  • Kit di retrofitting per cancelli a battente manuali esistenti (aggiornamento motorizzazione)
